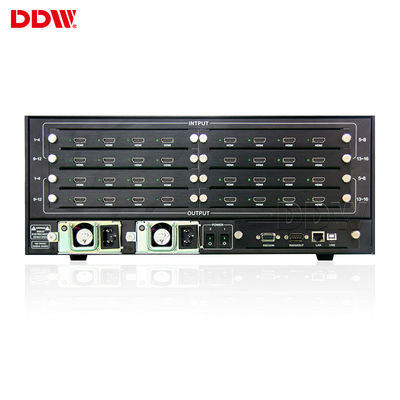

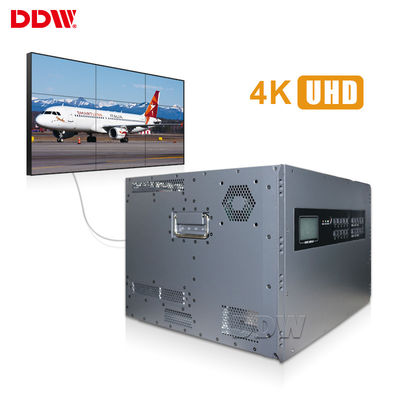

معدات جدار الفيديو متعددة الشاشات HDMI ، وحدة تحكم مصفوفة الفيديو المستقلة 32 بت
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ ، الصين (البر الرئيسي) |
| اسم العلامة التجارية: | DDW |
| إصدار الشهادات: | ISO9001 ,CE , RoHS , FCC , 3C |
| رقم الموديل: | DDW-VM0707 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | عبوة كرتونية مزدوجة الطبقة |
| وقت التسليم: | 3 أيام عمل عند الدفع |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، ضمان التجارة علي بابا |
| القدرة على العرض: | 1000PCS / شهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مصفوفة جدار الفيديو | أقصى PIP لكل شاشة: | 1 ، 4 ، 16 ، التخصيص |
|---|---|---|---|
| جودة اللون: | 32 بت | مصادر إشارة الإدخال والإخراج: | HDMI ، DVI ، VGA ، AV ، YPBPR ، IP |
| طريقة التحكم: | RS232 ، LAN | وقت العمل: | 365 × 7 × 24 ساعة |
| معدل الباود: | 115200 | EDID: | الدعم |
| إبراز: | معدد جدار الفيديو,وحدة تحكم مصفوفة الفيديو |
||
منتوج وصف
عرض متعدد HDMI مصفوفة حائط الفيديو التبديل السلس
معالجة الصور والفيديو:
1. يمكن دعم أي تكوين لجدار الفيديو المستطيل.يمكن تكوين ترتيب الشاشة
2. يمكن تغيير حجم المدخلات / النوافذ ووضعها في طبقات ووضعها عبر حدود الشاشة
3. يمكن عرض المدخلات / النوافذ في نسبة العرض إلى الارتفاع الصحيحة ، أو تمديدها لتلائم ، في وضع ملء الشاشة ، أو تكبيرها للتأكيد على التفاصيل
4. يمكن اقتصاص مصادر الإدخال لإزالة بكسلات وخطوط الحواف
5. تدعم بطاقات الإدخال (الالتقاط) Dual-Link DVI دقة 4K × 4K أو دقة قابلة للتخصيص.يمكن التقاط أي مصدر
لوحة بنية الأجهزة النقية أي مجموعة:
- هيكل صناعي بهيكل CPCI ؛
- تصميم معياري ، مزود طاقة احتياطي مزدوج احتياطي يدعم النسخ الاحتياطي الساخن ، مروحة ووحدات أخرى حسب الرغبة ؛
- دعم وحدة معالجة النظام القابلة للتبديل السريع ، وتوفير أنواع مختلفة من الهيكل واللوح ، للعملاء لتوفير التكاليف ؛
إدارة جدار الفيديو متعدد المجموعات:
- يمكنه إدارة عدة مجموعات من جدران الربط في نفس الوقت ، ومصادر إشارة الإدخال الشائعة بين جدران الربط ، ولا يتداخل الإخراج مع بعضها البعض ؛
- ضبط درجات دقة مختلفة وضبط الألوان والمعلمات الأخرى.
DDW مصفوفة جدار الفيديو المواصفات الفنية
| رقم الصنف. | عناصر | الأوصاف | الكمية / الإشارة | نوع الإشارة | |||||
| 1 | وحدة تبديل مصفوفة الحائط الفيديو DDW-VM0707 | مدخلات 7HDMI ، خرج 7HDMI ، أجهزة نقية ، تدعم مشغل الربط المتعدد بحرية ، ويمكن أن تظهر sigal مختلفة في نفس الوقت للنظام ، تتطلب شاشة مدمجة في لوحة سلسلة ديزي | 14 | منفذ HDMI | |||||
| 2 | برمجة | مثبتة في جهاز الكمبيوتر للتحكم ، نظام التشغيل windows | 1 | ||||||
| 3 | مكملات | قابس الطاقة ، وحدة تحكم الأشعة تحت الحمراء ، دليل اللغة الإنجليزية | 1 | ||||||
| بطاقة الإدخال | |||||||||
| واجهه المستخدم | 7 * نوع HDMI أ | ||||||||
| بروتوكال الإشارة | HDMI 1.3 ، HDCP 1.3 ، متوافق مع DVI1..0 | ||||||||
| EDID | الدعم | ||||||||
| عرض النطاق الترددي للإدخال | 165 ميجا هرتز | ||||||||
| الدقة | HDTV 1920 * 1080 @ 60 هرتز ، HDCP 1920 * 1200 @ 60 هرتز | ||||||||
| بطاقة الإخراج | |||||||||
| واجهه المستخدم | 7 * نوع HDMI أ | ||||||||
| بروتوكال الإشارة | HDMI 1.3 ، VGA 1.0 ، متوافق مع DVI1..0 | ||||||||
| عرض النطاق الترددي الناتج | 165 ميجا هرتز | ||||||||
| قرار الإخراج |
1920 × 1200 عند 60 هرتز ، 1920 × 1080 عند 60 هرتز ، 1680 × 1050 عند 60 هرتز ، 1600 × 1200 عند 60 هرتز ، |
||||||||
| تأثير التبديل | تحويل سلس | ||||||||
| وظيفة النظام | |||||||||
| RS232 في | 1 | ||||||||
| IR IN | 1 | ||||||||
| AC IN | AC100-240 فولت | ||||||||
| دعم نظام الألوان | بال / نتسك / سيكام | ||||||||
| نوع التحكم | التحكم عن بعد بالأشعة تحت الحمراء والبرمجيات | ||||||||
| لغة القائمة | الإنجليزية / الصينية (يمكن تخصيص لغات متعددة) | ||||||||
| العرض الرأسي / الأفقي | الدعم | ||||||||
| الجمع بين العرض | يجمع الدعم بين أي أرقام أفقية ورأسية للشاشات وعرض العرض | ||||||||
| يجمع الدعم بين جميع الشاشات معًا لإظهار صورة واحدة | |||||||||
| شاشة صلبة | دعم كل مدخلات الشاشة بإشارة منفصلة | ||||||||
| PIP / تكبير / تجوال | لا | ||||||||
| واجهات متعددة | دعم DVI و HDMI و VGA و AV ومدخلات إشارة متعددة | ||||||||
| دقة عالية | دعم 1080 P ، 1080I ، 720 P ، 480 P ومدخلات دقة متعددة | ||||||||
| شروط وأحكام الدفع | |||||||||
| الضمان: ضمان لمدة 3 سنوات ، سيتم فرض رسوم إضافية لضمان سنوات إضافية. | |||||||||
المواصفات الفنية لموصلات الإدخال / الإخراج
| مدخلات VGA / RGB | الإدخال: 15pin HD D-Sub ، أنثى | |
| وضع المزامنة: HV مستقل المزامنة | ||
| عمق اللون: 32 بت / بكسل | ||
| القرار: 640 * 480/60 هرتز - 1920 * 1200/60 هرتز | ||
| مقاومة المدخلات: 75Ω | ||
| إدخال الفيديو | موصل الإدخال: BNC | |
| الكشف: التنسيقات الكاملة للكشف التلقائي | ||
| مقاومة المدخلات: 75Ω | ||
| خرج VGA أو DVI | القرار: 1024x768 / 60HZ-1920x1200 / 60HZ | |
| عمق اللون: 32 بت / بكسل | ||
| مقاومة الإخراج: 75Ω | ||
| الخصائص الفيزيائية لموصلات الإدخال / الإخراج | ||
| إشارات | موصلات | اكتب |
| مدخل فيديو مركب | BNC | أنثى |
| مدخلات VGA | 15 دبوس HD D-Sub | أنثى |
| خرج VGA | 15 دبوس HD D-Sub | أنثى |
| خرج DVI | معيار 24 + 5 أو 24 + 1 | أنثى |
| AUX RS-232 | 9 سنون D-Sub | أنثى |
| الرئيسية RS-232 | 9 سنون D-Sub | أنثى |
