| مكان المنشأ: | قوانغدونغ ، الصين (البر الرئيسي) |
|---|---|
| اسم العلامة التجارية: | DDW |
| إصدار الشهادات: | ISO9001 ,CE , RoHS , FCC , 3C |
| رقم الموديل: | DDW-VM0505 |
| الحد الأدنى لكمية: | 1 مجموعة / مجموعات |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | عبوة كرتونية مزدوجة الطبقة |
| وقت التسليم: | 3 أيام عمل عند الدفع |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، ضمان التجارة علي بابا |
| القدرة على العرض: | 1000PCS / شهر |
| قرار الإخراج: | 1920 * 1080 | أقصى PIP لكل شاشة: | 1 ، 4 ، 16 ، التخصيص |
|---|---|---|---|
| جودة اللون: | 32 بت | تجول ، تكبير ، PIP: | الدعم |
| مصادر إشارة الإدخال والإخراج: | HDMI ، DVI ، VGA ، AV ، YPBPR ، IP | اسم المنتج: | مصفوفة جدار الفيديو |
| أرقام الإدخال: | 5 | أرقام الإخراج: | 5 |
| تسليط الضوء: | معدد جدار الفيديو,وحدة تحكم مصفوفة الفيديو |
||

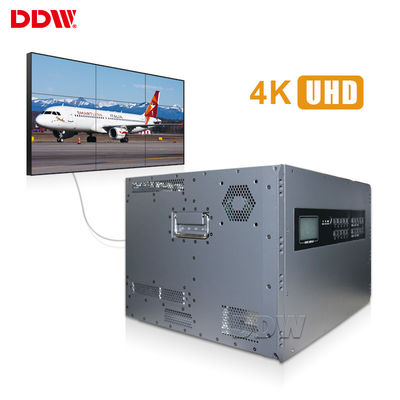

مصفوفة حائط الفيديو تخصيص استهلاك التطبيق عن بعد 12 واط / قناة
ميزات مصفوفة جدار الفيديو:
1 ، 2 مقسم إلى 4 وظائف عرض مقسمة (شاشة واحدة)
شاشة واحدة تصل إلى 4 مصدر إشارة في وقت واحد ، ويمكن أن يكون التخطيط في أي نمط وصور متراكبة.

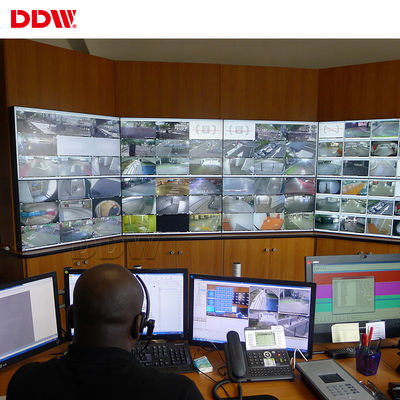

2 ، دعم تكوين جدار الفيديو
تدعم سلسلة iMAX-5000 ، التي تشتمل على دقة عالية لمعالج الصور الرقمي ، كلاً من تكوين جدار الفيديو المصفوفة والفسيفساء.
3 ، معالج التحويل السلس بالداخل
لا توجد مفاصل ، ولا شاشة سوداء ، ومعالج تبديل سلس للفيديو بالداخل.
4 ، وظيفة PIP / POP
دعم وظائف صورة في صورة (PIP) صورة خارج الصورة (POP).
شاشة واحدة يمكن تركيب 4 محتويات على الشاشة.يمكنك أيضًا تحديد حجم وموضع أو عبور الحدود في أي شاشة أخرى.
5 ، وظيفة التكبير الجزئي
دعم في وظيفة تكبير الشاشة الواحدة.يمكنك تكبير عرض صورة من أي مصدر إشارة في منطقة معينة.
6 ، واجهة مستخدم رسومية سهلة الاستخدام
ما عليك سوى استخدام جهاز الماوس ، والنقر فوق محتوى الفيديو الذي تريد تشغيله ، ثم سحب وإسقاط الحجم والموضع المعروضين.
7 ، دعم تحويل تنسيق متعدد المدخلات
VGA و DVI و CVBS و HDMI و SDI مثل دعم تنسيق المدخلات المتعددة.
8 ، تكرار التشغيل
يمكن تخزين أكثر من 100 مجموعة من أوضاع العرض.
دعم حلقات التشغيل والتحكم في التبديل عبر RS232 وضع الشبكة أو TCP / IP.
9 ، المدخلات والمخرجات المدمجة والقابلة للتوسيع
40 قناة إدخال ، يمكن تمديدها حتى 18 أو 36 قناة إخراج ، يمكنك تحقيق نظام متعدد العرض واسع النطاق في حاوية مدمجة من وحدة واحدة.
10 ، تصميم موفر للطاقة
لوحة رسومات مدمجة موفرة للطاقة وتأثير تقليل الأجزاء من خلال تصميم هيكل وحدة واحدة.
11 ، استبدال سهل
يمكن أن يكون مقدمة لوحة الإدخال والإخراج القابلة للفصل الخلفية والتوسع بسهولة.
يمكن للمستخدم استبدال لوحة الإدخال والإخراج بوحدة واحدة دون إزالة الهيكل بالكامل من الرف.

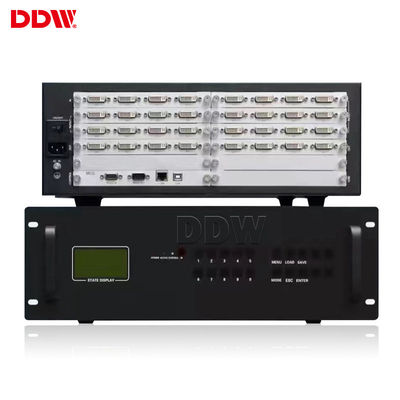

DDW مصفوفة جدار الفيديوالمواصفات الفنية
| رقم الصنف. | عناصر | الأوصاف | الكمية / الإشارة | نوع الإشارة | |||||
| 1 | مصفوفة جدار الفيديو DDW-VM0505 | مدخلات 5HDMI ، خرج 5HDMI ، أجهزة نقية ، تدعم مشغل الربط المتعدد بحرية ، ويمكن أن تظهر sigal مختلفة في نفس الوقت للنظام ، تتطلب شاشة مدمجة في لوحة سلسلة ديزي | 10 | منفذ HDMI | |||||
| 2 | برمجة | مثبتة في جهاز الكمبيوتر للتحكم ، نظام التشغيل windows | 1 | ||||||
| 3 | مكملات | قابس الطاقة ، وحدة تحكم الأشعة تحت الحمراء ، دليل اللغة الإنجليزية | 1 | ||||||
| بطاقة الإدخال | |||||||||
| واجهه المستخدم | 5 * HDMI نوع أ | ||||||||
| بروتوكال الإشارة | HDMI 1.3 ، HDCP 1.3 ، متوافق مع DVI1..0 | ||||||||
| EDID | الدعم | ||||||||
| عرض النطاق الترددي للإدخال | 165 ميجا هرتز | ||||||||
| الدقة | HDTV 1920 * 1080 @ 60 هرتز ، HDCP 1920 * 1200 @ 60 هرتز | ||||||||
| بطاقة الإخراج | |||||||||
| واجهه المستخدم | 5 * HDMI نوع أ | ||||||||
| بروتوكال الإشارة | HDMI 1.3 ، VGA 1.0 ، متوافق مع DVI1..0 | ||||||||
| عرض النطاق الترددي الناتج | 165 ميجا هرتز | ||||||||
| قرار الإخراج |
1920 × 1200 عند 60 هرتز ، 1920 × 1080 عند 60 هرتز ، 1680 × 1050 عند 60 هرتز ، 1600 × 1200 عند 60 هرتز ، 1600x900 @ 60Hz ، 1440x900 @ 60Hz ، 1400x1050 @ 60Hz ، 1366x768 @ 60Hz ، 1280 × 1024 عند 60 هرتز ، 1280 × 960 عند 60 هرتز ، 1280 × 800 عند 60 هرتز ، 1280 × 720 عند 60 هرتز ، 1024 × 768 عند 60 هرتز ، 800 × 600 عند 60 هرتز |
||||||||
| تأثير التبديل | تحويل سلس | ||||||||
| وظيفة النظام | |||||||||
| RS232 في | 1 | ||||||||
| IR IN | 1 | ||||||||
| AC IN | AC100-240 فولت | ||||||||
| دعم نظام الألوان | بال / نتسك / سيكام | ||||||||
| نوع التحكم | التحكم عن بعد بالأشعة تحت الحمراء والبرمجيات | ||||||||
| لغة القائمة | الإنجليزية / الصينية (يمكن تخصيص لغات متعددة) | ||||||||
| العرض الرأسي / الأفقي | الدعم | ||||||||
| الجمع بين العرض | يجمع الدعم بين أي أرقام أفقية ورأسية للشاشات وعرض العرض | ||||||||
| يجمع الدعم بين جميع الشاشات معًا لإظهار صورة واحدة | |||||||||
| شاشة صلبة | دعم كل مدخلات الشاشة بإشارة منفصلة | ||||||||
| PIP / تكبير / تجوال | لا | ||||||||
| واجهات متعددة | دعم DVI و HDMI و VGA و AV ومدخلات إشارة متعددة | ||||||||
| دقة عالية | دعم 1080 P ، 1080I ، 720 P ، 480 P ومدخلات دقة متعددة | ||||||||
| شروط وأحكام الدفع | |||||||||
| الضمان: ضمان لمدة 3 سنوات ، سيتم فرض رسوم إضافية لضمان سنوات إضافية. | |||||||||
المواصفات الفنية لموصلات الإدخال / الإخراج
| مدخلات VGA / RGB | الإدخال: 15pin HD D-Sub ، أنثى | |
| وضع المزامنة: HV مستقل المزامنة | ||
| عمق اللون: 32 بت / بكسل | ||
| القرار: 640 * 480/60 هرتز - 1920 * 1200/60 هرتز | ||
| مقاومة المدخلات: 75Ω | ||
| إدخال الفيديو | موصل الإدخال: BNC | |
| الكشف: التنسيقات الكاملة للكشف التلقائي | ||
| مقاومة المدخلات: 75Ω | ||
| خرج VGA أو DVI | القرار: 1024x768 / 60HZ-1920x1200 / 60HZ | |
| عمق اللون: 32 بت / بكسل | ||
| مقاومة الإخراج: 75Ω | ||
| الخصائص الفيزيائية لموصلات الإدخال / الإخراج | ||
| إشارات | موصلات | اكتب |
| مدخل فيديو مركب | BNC | أنثى |
| مدخلات VGA | 15 دبوس HD D-Sub | أنثى |
| خرج VGA | 15 دبوس HD D-Sub | أنثى |
| خرج DVI | معيار 24 + 5 أو 24 + 1 | أنثى |
| AUX RS-232 | 9 سنون D-Sub | أنثى |
| الرئيسية RS-232 | 9 سنون D-Sub | أنثى |
