| مكان المنشأ: | وقوانغدونغ، والصين (البر الرئيسي) |
|---|---|
| اسم العلامة التجارية: | DDW |
| إصدار الشهادات: | ISO9001 ,CE , RoHS , FCC |
| رقم الموديل: | أحواض دبي الجافة العالمية-VPH1212 |
| الحد الأدنى لكمية: | أجهزة الكمبيوتر 1 |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | طبقة مزدوجة حزمة الكرتون |
| وقت التسليم: | 3 أيام عمل على الدفع |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، وضمان التجارة علي بابا |
| القدرة على العرض: | 1000pcs/month |
| Max PIP لكل شاشة:: | 1،4،16، والتخصيص | ماكس. معدل البيانات:: | 3.2Gbps |
|---|---|---|---|
| أقصى إخراج إشارة:: | 144ch أو أكثر | الإطار المواد:: | الألومنيوم المصقول |
| مصادر إشارة خرج الدخل:: | HDMI، DVI، VGA، AV، YPBPR، IP | التعبئة القياسية: | طبقة مزدوجة علبة كرتون |
| وزن: | 5-100kg | ||
| تسليط الضوء: | شاشات الكريستال السائل الفيديو الجدار,معالج جدار الفيديو |
||

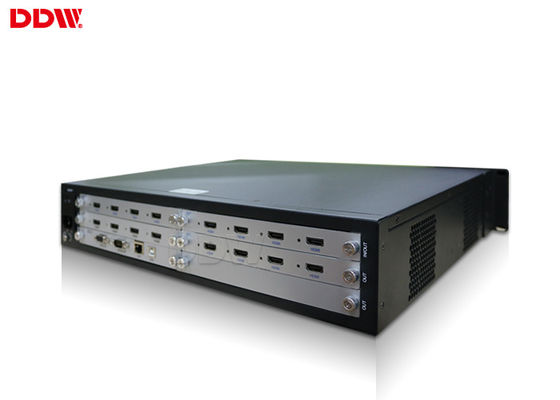

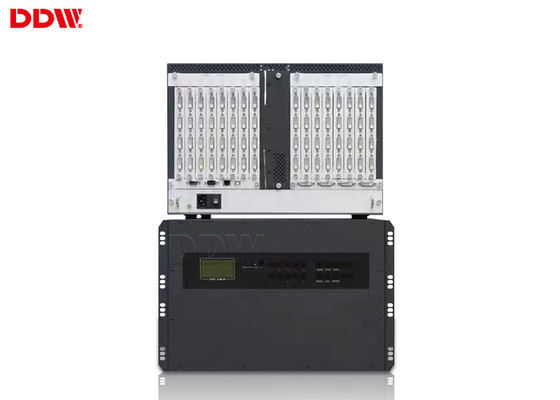

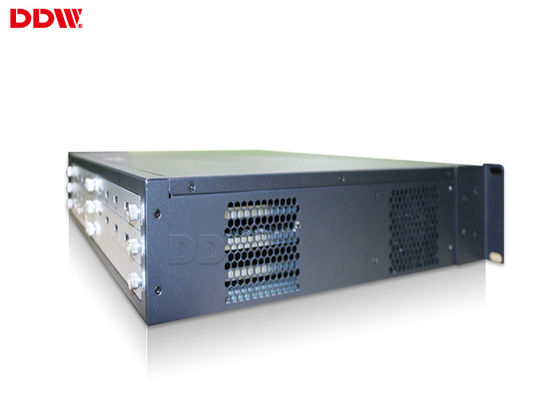

ارتفاع سطوع شاشة LCD الفيديو الجدار مصفوفة تحكم دعم 12 intput 12 مركز إدارة مركز الإنتاج DCW-VPH212
المقدمة:
1. يمكن الجمع بين تصميم وحدات ، هيكل المكونات ، تجميعها مجانا اعتمادا على التطبيق
2. هيكل الرف القياسية ، تصميم نظام الهيكل الصناعي الصف
3. دعم DIV ، HDMI ، VGA ، RJ45 ، 3G-SDI ، فيديو (CVBS) تنسيقات إدخال إشارة متعددة
4. دعم DIV و 3 G-SDI إشارة الإخراج
5. دعم المدخلات والمخرجات أقصى دعم 1920 × 1080 ، يمكن أن يكون متوافق مع الإصدارات السابقة 1080P و 720P
6. عرض إشارة الفيديو 4 تقسيم الشاشة ، يمكن عرض إشارة الفيديو متعدد المنافذ في وقت واحد
معالجة الفيديو والصورة:
1. يمكن دعم أي تكوين لجدار الفيديو المستطيل. يمكن تكوين ترتيب الشاشة
2. يمكن تغيير حجم المدخلات / النوافذ ، ووضع الطبقات ووضعها عبر حدود الشاشة
3. يمكن عرض المدخلات / النوافذ في نسبة العرض إلى الارتفاع الصحيحة ، أو تمددها لتلائم ، في وضع ملء الشاشة ، أو تكبيرها لتأكيد التفاصيل
4. يمكن اقتصاص مصادر الدخل لإزالة بيكسلات الحواف والخطوط
5. تدعم بطاقات الإدخال والتسجيل Dual-Link DVI دقة 4K أو دقة قابلة للتخصيص. يمكن التقاط أي مصدر
| المواصفات الفنية | ||
| سلسلة الطراز | مع اتفاقية التنوع البيولوجي | لا اتفاقية التنوع البيولوجي |
| وصف الوظيفة | 4 قناة CBD و 16 قناة AV و 12 قناة VGA / DVI المدخلات وحالة 6U يدعم 12 صفائف ، متوافق مع دقة فائقة 4000 / (8000) x2000 صورة خلفية ديناميكية | 16 قناة AV و 16 قناة VGA / DVI المدخلات وحالة 6U تدعم صفيفات 16screens |
| إشارة الدخل (اختياري) | HDMI / DVI / VGA / AV / يبببر | |
| قرار المدخلات | 1024x768 ~ 1080p ، دقة شائعة الاستخدام | |
| شكل إشارة الإخراج | DVI / VGA / AV / YPbPr / HDMI (محول DVI-HDMI) | |
| قرار الإخراج | يصل إلى 1920 × 1200/60 هرتز | |
| برنامج التحكم في النظام | برنامج التحكم الخاص | |
| مزود الطاقة | مصدر طاقة متكرر 110-220VAC ، 50/60 هيرتز | |
| استهلاك | 12W / قناة | |
| درجة حرارة العمل | -20 ° C - 60 ° C | |
| رطوبة العمل | 5-95٪ | |
| مواصفات الحالة | 4U / 6U / 10U / 15U هيكل الشاسيه القياسي | |
| واجهة التحكم التسلسلي | RS-232،9-pin female، Type-D | |
| معدل الباود | 115200 | |
| دبوس التكوين | 2 = TX، 3 = RX، 5 = GND | |
| واجهة التحكم إيثرنت | RJ-45 أنثى ، TCP / IP | |
| سرعة تحكم إيثرنت | Auto 10M or 100M، Full-duplex أو أحادي الاتجاه | |
| وقت العمل | 365 × 7 × 24 ساعة | |
| المواصفات الفنية لموصلات الإدخال / الإخراج | ||
| إدخال VGA / RGB | المدخلات: 15pin HD D-Sub ، أنثى | |
| وضع المزامنة: مزامنة HV المستقلة | ||
| عمق اللون: 32bit / pixel | ||
| الدقة: 640 × 480/60 هرتز - 1920 × 1200/60 هرتز | ||
| مقاومة المدخلات: 75Ω | ||
| إدخال الفيديو | موصل الإدخال: BNC | |
| اكتشاف: اكتشاف تلقائي للتنسيق الكامل | ||
| مقاومة المدخلات: 75Ω | ||
| إخراج VGA أو DVI | الدقة: 1024 × 768 / 60HZ-1920 × 1200/60 هرتز | |
| عمق اللون: 32bit / pixel | ||
| معاوقة الخرج: 75Ω | ||
| الخصائص الفيزيائية لموصلات الإدخال / الإخراج | ||
| إشارات | موصلات | نوع |
| إدخال الفيديو المركب | BNC | إناثا |
| إدخال VGA | 15 دبوس HD D-Sub | إناثا |
| خرج VGA | 15 دبوس HD D-Sub | إناثا |
| خرج DVI | 24 + 5 أو 24 + 1 قياسي | إناثا |
| AUX RS-232 | 9-دبوس D-Sub | إناثا |
| الرئيسية RS-232 | 9-دبوس D-Sub | إناثا |
| حجم الشاسيه | تحكم Dims (مم) L * W * H | حزمة يخفت (مم) L * W * H | NW (كلغ) | GW (كلغ) | ماكس المدخلات رقم. | ماكس الناتج | الحد الأقصى لاستهلاك الطاقة (واتس) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
