| مكان المنشأ: | قوانغدونغ ، الصين (البر الرئيسي) |
|---|---|
| اسم العلامة التجارية: | DDW |
| إصدار الشهادات: | ISO9001 ,CE , RoHS , FCC , 3C |
| رقم الموديل: | DDW-VM0404 |
| الحد الأدنى لكمية: | 1 وحدة / وحدات |
| الأسعار: | Negotiable |
| تفاصيل التغليف: | عبوة كرتونية مزدوجة الطبقة |
| وقت التسليم: | 3 أيام عمل عند الدفع |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، ضمان التجارة علي بابا |
| القدرة على العرض: | 1000PCS / شهر |
| قرار الإخراج: | 1920 × 1080 | أقصى PIP لكل شاشة: | 1 ، 4 ، 16 ، التخصيص |
|---|---|---|---|
| مصادر الإشارة: | HDMI ، DVI ، VGA ، AV ، YPBPR ، IP | اسم المنتج: | مصفوفة تحكم جدار الفيديو |
| معدل الباود: | 115200 | وقت العمل: | 365 × 7 × 24 ساعة |
| AC IN: | AC100-240 فولت | IR IN: | 1 |
| تسليط الضوء: | معدد جدار الفيديو,وحدة تحكم مصفوفة الفيديو |
||

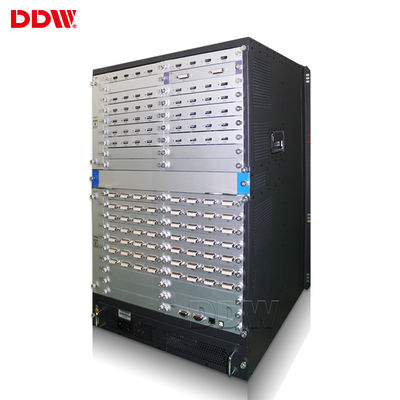

طريقة التحكم Datapath 4X4 Video Wall Matrix RS232 / IP
DDW مصفوفة جدار الفيديومقدمة

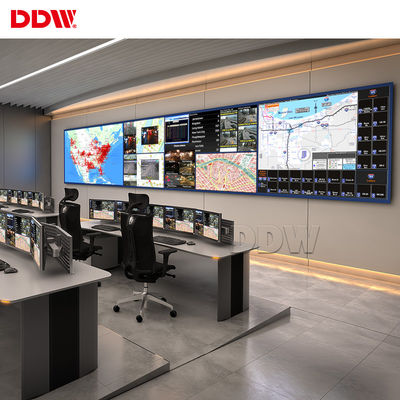

DDW مصفوفة جدار الفيديوهي واحدة من معالجات جدار الفيديو المعيارية والأجهزة الاحترافيةيدعم HDMI ، DVI ، VGA ، AV ، YPBPR ، تدعم كل قناة مدخلات ومخرجات إشارة بدقة 1920 × 1200 ، RS232 وطريقة التحكم IP.يمكن استخدام معالج جدار الفيديو على نطاق واسع في: المراقبة ، والتوجيه ، ونظام الجدولة ، والأمن العام ، والحرائق ، والجيش ، والطقس ، والسكك الحديدية ، ونظام مراقبة الطيران ، ومؤتمرات الفيديو ، وأنظمة الاستعلام.
الميزات الرئيسية لمصفوفة حائط فيديو DDW:
1. تكوين كامل للأجهزة بدون نظام تشغيل
2. تكنولوجيا المعالجة المتوازية للحافلات عالية السرعة ، معالجة غير مضغوطة بعرض النطاق الترددي العالي
3. عرض الصور في الوقت الحقيقي ، لا توجد إطارات مسقطة
4. دعم العرض في وضع تعسفي ، بأي حجم وأي فرضه
5. دعم معالجة آثار النافذة المفتوحة
6. دعم تجميد صورة الشاشة الكبيرة
7. الدعم 7 x 24 عمل مستمر ومستقر
8. المرونة لزيادة لوحة الإدخال / الإخراج
9. دعم بطاقات الإدخال والإخراج الجزئية مع الاستيفاء المختلط
10. تدعم بطاقة الإدخال / الإخراج وظائف التوصيل والتشغيل القابلة للتبديل السريع
11. دقة الإخراج تصل إلى 1920 x 1200
المواصفات الفنية لمصفوفة حائط فيديو DDW
| رقم الصنف. | عناصر | الأوصاف | الكمية / الإشارة | نوع الإشارة | |||||
| 1 | محول مصفوفة حائط الفيديو DDW-VM0404 | مدخلات 4HDMI ، خرج 4HDMI ، أجهزة نقية ، تدعم مشغل الربط المتعدد بحرية ، ويمكن أن تظهر sigal مختلفة في نفس الوقت للنظام ، تتطلب شاشة مدمجة في لوحة سلسلة ديزي | 8 | منفذ HDMI | |||||
| 2 | برمجة | مثبتة في جهاز الكمبيوتر للتحكم ، نظام التشغيل windows | 1 | ||||||
| 3 | مكملات | قابس الطاقة ، وحدة تحكم الأشعة تحت الحمراء ، دليل اللغة الإنجليزية | 1 | ||||||
| بطاقة الإدخال | |||||||||
| واجهه المستخدم | 4 * نوع HDMI أ | ||||||||
| بروتوكال الإشارة | HDMI 1.3 ، HDCP 1.3 ، متوافق مع DVI1..0 | ||||||||
| EDID | الدعم | ||||||||
| عرض النطاق الترددي للإدخال | 165 ميجا هرتز | ||||||||
| الدقة | HDTV 1920 * 1080 @ 60 هرتز ، HDCP 1920 * 1200 @ 60 هرتز | ||||||||
| بطاقة الإخراج | |||||||||
| واجهه المستخدم | 4 * نوع HDMI أ | ||||||||
| بروتوكال الإشارة | HDMI 1.3 ، VGA 1.0 ، متوافق مع DVI1..0 | ||||||||
| عرض النطاق الترددي الناتج | 165 ميجا هرتز | ||||||||
| قرار الإخراج |
1920 × 1200 عند 60 هرتز ، 1920 × 1080 عند 60 هرتز ، 1680 × 1050 عند 60 هرتز ، 1600 × 1200 عند 60 هرتز ، 1600x900 @ 60Hz ، 1440x900 @ 60Hz ، 1400x1050 @ 60Hz ، 1366x768 @ 60Hz ، 1280 × 1024 عند 60 هرتز ، 1280 × 960 عند 60 هرتز ، 1280 × 800 عند 60 هرتز ، 1280 × 720 عند 60 هرتز ، 1024 × 768 عند 60 هرتز ، 800 × 600 عند 60 هرتز |
||||||||
| تأثير التبديل | تحويل سلس | ||||||||
| وظيفة النظام | |||||||||
| RS232 في | 1 | ||||||||
| IR IN | 1 | ||||||||
| AC IN | AC100-240 فولت | ||||||||
| دعم نظام الألوان | بال / نتسك / سيكام | ||||||||
| نوع التحكم | التحكم عن بعد بالأشعة تحت الحمراء والبرمجيات | ||||||||
| لغة القائمة | الإنجليزية / الصينية (يمكن تخصيص لغات متعددة) | ||||||||
| العرض الرأسي / الأفقي | الدعم | ||||||||
| الجمع بين العرض | يجمع الدعم بين أي أرقام أفقية ورأسية للشاشات وعرض العرض | ||||||||
| يجمع الدعم بين جميع الشاشات معًا لإظهار صورة واحدة | |||||||||
| شاشة صلبة | دعم كل مدخلات الشاشة بإشارة منفصلة | ||||||||
| PIP / تكبير / تجوال | لا | ||||||||
| واجهات متعددة | دعم DVI و HDMI و VGA و AV ومدخلات إشارة متعددة | ||||||||
| دقة عالية | دعم 1080 P ، 1080I ، 720 P ، 480 P ومدخلات دقة متعددة | ||||||||
| شروط وأحكام الدفع | |||||||||
| الضمان: ضمان لمدة 3 سنوات ، سيتم فرض رسوم إضافية لضمان سنوات إضافية. | |||||||||
المواصفات الفنية لموصلات الإدخال / الإخراج
| مدخلات VGA / RGB | الإدخال: 15pin HD D-Sub ، أنثى | |
| وضع المزامنة: HV مستقل المزامنة | ||
| عمق اللون: 32 بت / بكسل | ||
| القرار: 640 * 480/60 هرتز - 1920 * 1200/60 هرتز | ||
| مقاومة المدخلات: 75Ω | ||
| إدخال الفيديو | موصل الإدخال: BNC | |
| الكشف: التنسيقات الكاملة للكشف التلقائي | ||
| مقاومة المدخلات: 75Ω | ||
| خرج VGA أو DVI | القرار: 1024x768 / 60HZ-1920x1200 / 60HZ | |
| عمق اللون: 32 بت / بكسل | ||
| مقاومة الإخراج: 75Ω | ||
| الخصائص الفيزيائية لموصلات الإدخال / الإخراج | ||
| إشارات | موصلات | اكتب |
| مدخل فيديو مركب | BNC | أنثى |
| مدخلات VGA | 15 دبوس HD D-Sub | أنثى |
| خرج VGA | 15 دبوس HD D-Sub | أنثى |
| خرج DVI | معيار 24 + 5 أو 24 + 1 | أنثى |
| AUX RS-232 | 9 سنون D-Sub | أنثى |
| الرئيسية RS-232 | 9 سنون D-Sub | أنثى |
