مكان المنشأ: | قوانغدونغ ، الصين (البر الرئيسي) |
---|---|
اسم العلامة التجارية: | DDW |
إصدار الشهادات: | ISO9001 ,CE , RoHS , FCC , 3C |
رقم الموديل: | DDW-VPH0404 |
الحد الأدنى لكمية: | 1 وحدة / وحدات |
الأسعار: | Negotiable |
تفاصيل التغليف: | عبوة كرتونية مزدوجة الطبقة |
وقت التسليم: | 3 أيام عمل عند الدفع |
شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، ضمان التجارة علي بابا |
القدرة على العرض: | 1000PCS / شهر |
قرار الإخراج: | 1920 × 1080 | أقصى PIP لكل شاشة: | 1 ، 4 ، 16 ، التخصيص |
---|---|---|---|
مصادر الإشارة: | HDMI ، DVI ، VGA ، AV ، YPBPR ، IP | قرار الإخراج: | ما يصل إلى 4 كيلو |
اسم المنتج: | معالج جدار الفيديو | معدل الباود: | 115200 |
وقت العمل: | 365 × 7 × 24 ساعة | درجة حرارة العمل: | -20 درجة مئوية - 60 درجة مئوية |
تسليط الضوء: | معالج متعدد العرض,معالج مصفوفة الفيديو |

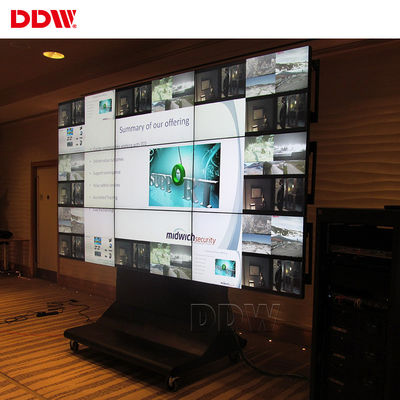

معالج حائط فيديو 1920x1080 لنظام حائط فيديو 2x2 LCD HDMI DVI VGA
مقدمة عن معالج جدار فيديو DDW
DDW معالج جدار الفيديوهي واحدة من معالجات جدار الفيديو المعيارية والأجهزة الاحترافيةيدعم HDMI ، DVI ، VGA ، AV ، YPBPR ، تدعم كل قناة مدخلات ومخرجات إشارة بدقة 1920 × 1200 ، RS232 وطريقة التحكم IP.يمكن استخدام معالج جدار الفيديو على نطاق واسع في: المراقبة ، والتوجيه ، ونظام الجدولة ، والأمن العام ، والحرائق ، والجيش ، والطقس ، والسكك الحديدية ، ونظام مراقبة الطيران ، ومؤتمرات الفيديو ، وأنظمة الاستعلام.
الميزات الرئيسية لمعالج جدار فيديو DDW:
1. تكوين كامل للأجهزة بدون نظام تشغيل
2. تكنولوجيا المعالجة المتوازية للحافلات عالية السرعة ، معالجة غير مضغوطة بعرض النطاق الترددي العالي
3. عرض الصور في الوقت الحقيقي ، لا توجد إطارات مسقطة
4. دعم العرض في وضع تعسفي ، بأي حجم وأي فرضه
5. دعم معالجة آثار النافذة المفتوحة
6. دعم تجميد صورة الشاشة الكبيرة
7. الدعم 7 x 24 عمل مستمر ومستقر
8. المرونة لزيادة لوحة الإدخال / الإخراج
9. دعم بطاقات الإدخال والإخراج الجزئية مع الاستيفاء المختلط
10. تدعم بطاقة الإدخال / الإخراج وظائف التوصيل والتشغيل القابلة للتبديل السريع
11. دقة الإخراج تصل إلى 1920 x 1200
DDW Video Wall المعالجالمواصفات الفنية
سلسلة النموذج | مع اتفاقية التنوع البيولوجي | وظيفة | لا اتفاقية التنوع البيولوجي | ||||
وصف الوظيفة | 4 قنوات CBD ، 16 قناة AV ، 12 قناة إدخال VGA / DVI ، تدعم مشغل الربط المتعدد بحرية ، ويمكن أن تظهر مختلفًا في نفس الوقت للنظام ، وتتطلب شاشة مدمجة في لوحة سلسلة ديزي | ~ | 16 قناة AV ، إدخال 16 قناة VGA / DVI ، علبة 6U تدعم مصفوفات 16 شاشة | ||||
إشارة الإدخال (اختياري) | CVBS | دعم تنسيق PAL / NTSC ، منافذ BNC متعددة | ~ | ||||
VGA / RGBHV | منافذ VGA DB-15 متعددة القنوات ، تدعم إدخال تنسيق VGA الكامل | ~ | |||||
HDMI ، DVI ، 4K-DVI ، IP | دعم إدخال 4K (3840x2160) ، كل IP فك 4 قنوات | ~ | |||||
YPbPr ، YCbCr (قابل للتخصيص) | نفس الموصل لإشارة VGA ، RGBHV ، يدعم تنسيق PAL ، NTSC و 720 P ، 1080i HSTV | ~ | |||||
SDI (قابل للتخصيص) | منفذ BNC | ~ | |||||
يمكن تخصيص AV ، SD / HD / 3G SDI ، فك تشفير IP ، الألياف الضوئية ، DP ، HDBaseT ، بطاقة مراقبة المعاينة ؛ | ~ | ~ | |||||
دقة الإدخال | دقة تصل إلى 4K ، دقة شائعة الاستخدام | ||||||
تنسيق إشارة الخرج | VGA ، RGBHV | قناة إشارة XGA (1024x768 @ 60Hz) / منفذ DB-15 | ~ | ||||
HDMI ، DVI ، 4K-DVI | مخرج HDMI ، DVI | ~ | |||||
3G SDI (قابل للتخصيص) | منفذ BNC حلقة خارج | ~ | |||||
يمكن تخصيص محول AV و YPbPr و DVI-HDMI و SD و HD و DP و HDBaset ؛ | ~ | ~ | |||||
قرار الإخراج | دقة تصل إلى 4K ، دقة شائعة الاستخدام | ||||||
مراقبة | منفذ RS232 القياسي | ||||||
جهاز التحكم عن بعد بالأشعة تحت الحمراء (قابل للتخصيص) ، تحكم LAN ، IOS ، تحكم تطبيق Android (اختياري) | |||||||
برنامج التحكم في النظام | برنامج تحكم خاص | ||||||
مزود الطاقة | مصدر طاقة فائض 110-220VAC ، 50 / 60Hz | ||||||
استهلاك | 12 واط / قناة | ||||||
درجة حرارة العمل | -20 درجة مئوية - 60 درجة مئوية | ||||||
رطوبة العمل | 5-95٪ | ||||||

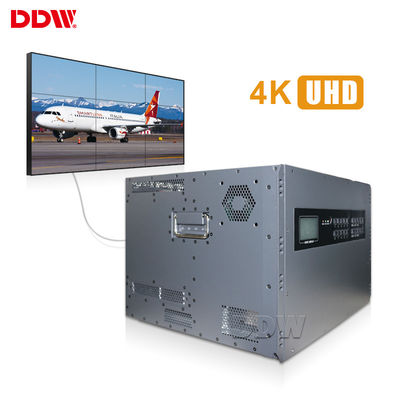

مواصفات الحالة | 2U ، 3.5U ، 7U ، 10U ، 12.5U ، 15U ، 23U هيكل قياسي على حامل الرف | ||||||
واجهة التحكم التسلسلي | RS-232.9 دبوس أنثى ، نوع D | ||||||
معدل الباود | 115200 | ||||||
تكوين دبوس | 2 = TX ، 3 = RX ، 5 = GND | ||||||
واجهة تحكم إيثرنت | منفذ RJ-45 أنثى ، TCP / IP | ||||||
سرعة التحكم في إيثرنت | تلقائي 10 م أو 100 م ، ازدواج كامل أو أحادي الاتجاه | ||||||
وقت العمل | 365 × 7 × 24 ساعة |

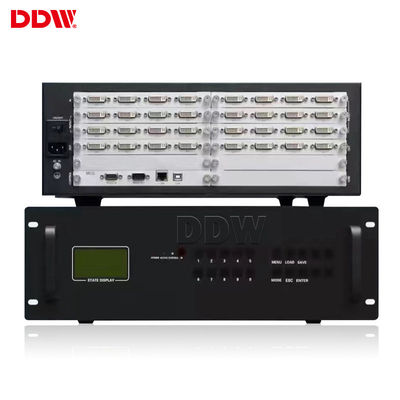

جهاز تحكم في الجدار فيديو Hareware U شاسيه المواصفات
حجم الهيكل U | يعتم تحكم (مم) L * W * H |
حزمة يخفت (مم) L * W * H |
NW (كلغ) | غيغاواط (كلغ) | ماكس عدد المدخلات. | ماكس الانتاج Nos. | أقصى استهلاك للطاقة (واط) |
2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620 × 620 × 270 | 18.25 | 19.25 | 16 | 16 | 320 |
7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
