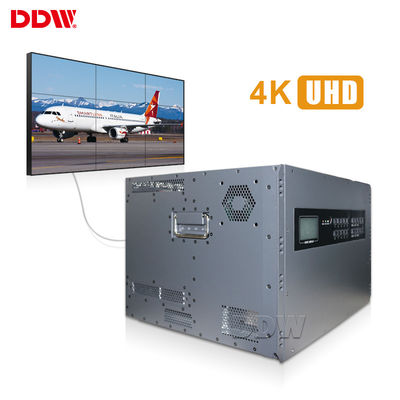

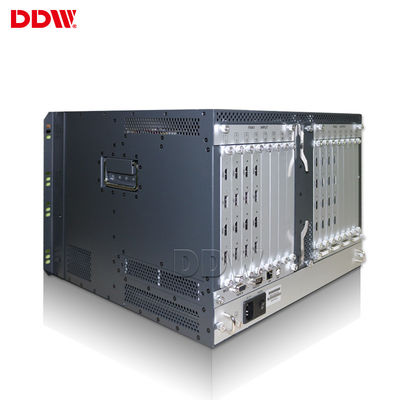

POP 4k 6x6 Video Wall Hdmi Controller Resolution 1920x1080p For VGA 32bit
تفاصيل المنتج:
| مكان المنشأ: | قوانغدونغ ، الصين (البر الرئيسي) |
| اسم العلامة التجارية: | DDW |
| إصدار الشهادات: | ISO9001 ,CE , RoHS , FCC , 3C |
| رقم الموديل: | DDW-VPH0606 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة / مجموعات |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | عبوة كرتونية مزدوجة الطبقة |
| وقت التسليم: | 3 أيام عمل عند الدفع |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، ضمان التجارة علي بابا |
| القدرة على العرض: | 1000PCS / شهر |
|
معلومات تفصيلية |
|||
| أرقام الإدخال / الإخراج: | 6 × 6 | قرار الإخراج: | 1920 * 1080 |
|---|---|---|---|
| أقصى PIP لكل شاشة: | 1 ، 4 ، 16 ، التخصيص | جودة اللون: | 32 بت |
| اسم المنتج: | معالج جدار الفيديو | مصادر إشارة الإدخال والإخراج: | HDMI ، DVI ، VGA ، AV ، YPBPR ، IP |
| طريقة التحكم: | RS232 ، LAN | معدل الباود: | 115200 |
| إبراز: | معالج عرض متعدد,وحدة تحكم في الحائط لعرض الفيديو |
||
منتوج وصف
معالج حائط فيديو POP 6x6 بدقة 4k 1920x1080p DDW-VPH0606 لـ VGA
الميزات الرئيسية لمعالج جدار الفيديو:
1. تكوين كامل للأجهزة بدون نظام تشغيل
2. تكنولوجيا المعالجة المتوازية للحافلات عالية السرعة ، معالجة غير مضغوطة بعرض النطاق الترددي العالي
3. عرض الصور في الوقت الحقيقي ، لا توجد إطارات مسقطة
4. المرونة لزيادة لوحة الإدخال / الإخراج
5. دعم بطاقات الإدخال والإخراج الجزئية مع الاستيفاء المختلط
6. تدعم بطاقة الإدخال / الإخراج وظائف التوصيل والتشغيل القابلة للتبديل السريع
7. دقة الإخراج تصل إلى 1920 x 1200
8. واجهة إدخال غنية BNC و VGA و DVI و HDMI و SDI و RJ45 ، ودعم دقة متعددة تصل إلى 1920x1200 ، التحكم عبر RS-232 أو إيثرنت
9. دعم بطاقة الذاكرة أو نقل الشبكة صور فائقة الوضوح ، صورة خلفية فسيفساء فائقة الوضوح من نظير إلى نظير
10. تصميم إمدادات الطاقة الزائدة ، مروحة يتم التحكم فيها حرارياً
11. لوحة معززة للهيكل + تكوين المكونات ، أداء ممتاز للإشعاع ، هيكل مضاد للغبار ، مزود بفلتر هواء قابل للاستبدال يمكن أن يكون مستقرًا لفترة طويلة ، حتى في البيئات القاسية.
تركيب وتفكيك مبسط
- تصميم وحدات مرنة ، لوحة بطاقة الإدخال والإخراج ؛
- دعم الإدخال لمجموعة متنوعة من الواجهات ومصدر الإشارة ؛
- ميزات المطابقة ، المراقبة المسبقة ؛
- يتم عرض وظيفة الصدى وإدخال الأحرف وإخراجها مع فرضها ؛
DDW Video Wall المعالجالمواصفات الفنية
| سلسلة النموذج | مع اتفاقية التنوع البيولوجي | وظيفة | لا اتفاقية التنوع البيولوجي | ||||
| وصف الوظيفة | 4 قنوات CBD ، 16 قناة AV ، 12 قناة إدخال VGA / DVI ، حافظة 6U تدعم 12 شاشة مصفوفة ، متوافقة مع صورة خلفية ديناميكية 4000 / (8000) x2000 عالية الدقة | ~ | 16 قناة AV ، إدخال 16 قناة VGA / DVI ، علبة 6U تدعم مصفوفات 16 شاشة | ||||
| إشارة الإدخال (اختياري) | CVBS | دعم تنسيق PAL / NTSC ، منافذ BNC متعددة | ~ | ||||
| VGA / RGBHV | منافذ VGA DB-15 متعددة القنوات ، تدعم إدخال تنسيق VGA الكامل | ~ | |||||
| HDMI ، DVI ، 4K-DVI ، IP | دعم إدخال 4K (3840x2160) ، كل IP فك 4 قنوات | ~ | |||||
| YPbPr ، YCbCr (قابل للتخصيص) | نفس الموصل لإشارة VGA ، RGBHV ، يدعم تنسيق PAL ، NTSC و 720 P ، 1080i HSTV | ~ | |||||
| SDI (قابل للتخصيص) | منفذ BNC | ~ | |||||
| يمكن تخصيص AV ، SD / HD / 3G SDI ، فك تشفير IP ، الألياف الضوئية ، DP ، HDBaseT ، بطاقة مراقبة المعاينة ؛ | ~ | ~ | |||||
| دقة الإدخال | دقة تصل إلى 4K ، دقة شائعة الاستخدام | ||||||
| تنسيق إشارة الخرج | VGA ، RGBHV | قناة إشارة XGA (1024x768 @ 60Hz) / منفذ DB-15 | ~ | ||||
| HDMI ، DVI ، 4K-DVI | مخرج HDMI ، DVI | ~ | |||||
| 3G SDI (قابل للتخصيص) | منفذ BNC حلقة خارج | ~ | |||||
| يمكن تخصيص محول AV و YPbPr و DVI-HDMI و SD و HD و DP و HDBaset ؛ | ~ | ~ | |||||
| قرار الإخراج | دقة تصل إلى 4K ، دقة شائعة الاستخدام | ||||||
| مراقبة | منفذ RS232 القياسي | ||||||
| جهاز التحكم عن بعد بالأشعة تحت الحمراء (قابل للتخصيص) ، تحكم LAN ، IOS ، تحكم تطبيق Android (اختياري) | |||||||
| برنامج التحكم في النظام | برنامج تحكم خاص | ||||||
| مزود الطاقة | مصدر طاقة فائض 110-220VAC ، 50 / 60Hz | ||||||
| استهلاك | 12 واط / قناة | ||||||
| درجة حرارة العمل | -20 درجة مئوية - 60 درجة مئوية | ||||||
| رطوبة العمل | 5-95٪ | ||||||
| مواصفات الحالة | 2U ، 3.5U ، 7U ، 10U ، 12.5U ، 15U ، 23U هيكل قياسي على حامل الرف | ||||||
| واجهة التحكم التسلسلي | RS-232.9 دبوس أنثى ، نوع D | ||||||
| معدل الباود | 115200 | ||||||
| تكوين دبوس | 2 = TX ، 3 = RX ، 5 = GND | ||||||
| واجهة تحكم إيثرنت | منفذ RJ-45 أنثى ، TCP / IP | ||||||
| سرعة التحكم في إيثرنت | تلقائي 10 م أو 100 م ، ازدواج كامل أو أحادي الاتجاه | ||||||
| وقت العمل | 365 × 7 × 24 ساعة | ||||||
جهاز تحكم في الجدار فيديو Hareware U شاسيه المواصفات
| حجم الهيكل U | يعتم تحكم (مم) L * W * H |
حزمة يخفت (مم) L * W * H |
NW (كلغ) | غيغاواط (كلغ) | ماكس عدد المدخلات. | ماكس الانتاج Nos. | أقصى استهلاك للطاقة (واط) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620 × 620 × 270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446 × 440 × 553 | 625 × 580 × 725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
